| 品牌：浩川 | 型号：型号可加工定制 | 连接形式：焊接 |
| 主体材料：铸钢 | 公称通径：10000mmmm | 适用介质：水 |
| 密封形式：硬密封型 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：液压驱动 | 零部件及配件：焊条 |
| 用途：调节 | 压力环境：常压 | 工作温度：常温 |
| 订货号：HCSG751210 | 类型(通道位置)：二通式 | 发货号：HCSG05462 |
| 详情资料：产品介绍 产品图片 工厂介绍 |

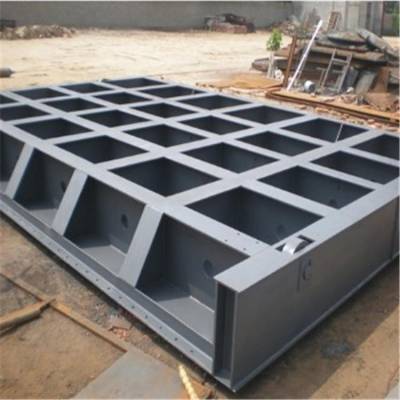

闸门门体为整体铸造的方形开板，并经时效处理，并应在迎水面自带“井”字形的筋，以适应工作水压的要求，筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。闸门工作面平面度误差<0.3mm，粗糙度误差<3.2um。门体侧向设滑块，能较好的消除轨道不平造成的局部高压带来的各种危害。门体上端设有吊耳，与门板连接，吊耳的受力点靠近门板 线，吊耳为铸钢，门体与吊耳的两接面经精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。按 工作水头设计，其抗拉、抗压、抗剪强度的安全系数大于5，门体支承面及接触面经机械加工
安装闸门要求
1，一体安装闸门在进行安装工作之前，对各个部件进行复查工作。
2，分体安装闸门组成整体后，这些设备每个尺寸，都要按有关规定进行复查，节间如采螺栓连接，则螺栓均匀拧紧，节间橡皮压缩量符合图纸规定，节间如采焊接，则焊接前编制焊接工艺规程，焊接时变形。
3，闸门止水橡皮螺孔按门叶或止水压板上螺孔位置来确定，然后进行冲孔或钻孔，孔比螺栓直小1㎜左右就算不错了，不要烫孔。当螺栓均匀拧紧后，其端头低于止水橡皮表面8㎜以上才算合格。
4，闸门止水橡皮表面光滑平直，不得盘折存放。其厚度允许偏差为±1㎜，其余外形尺寸允许偏差为设计尺寸2。
5，闸门止水橡皮接头采生胶热压等胶合就是一个帮不错选择，胶合接头处不得有错位、凹凸不平和疏松现象。
6，闸门止水橡皮安装后，两侧止水中心距离和顶止水中心至底止水底缘距离偏差均不超过±3㎜，止水不平度不超过2㎜。平面铸铁闸门处于工作部位后，止水橡皮压缩量符合图纸规定，其允许偏差为-1+2㎜。
7，单吊点闸门作静平衡试验，将平面铸铁闸门吊离地面100㎜，通过滚或滑道中心测量上、下游与左、右方向倾斜度不超过门高1/1000，且不大于8㎜。
